VozidláTrolejbusy › Škoda 14 TrPrototypy nového typu trolejbusu Škoda 14 Tr vyrobil závod Škoda v Ostrove nad Ohří v rokoch 1972 a 1974. Následne bol vývoj trolejbusu prerušený, pretože na základe politického rozhodnutia mala byť výroba trolejbusov v Škode Ostrov ukončená v roku 1978. Svetová ropná kríza nakoniec výrobu trolejbusov zachránila a začiatkom 1980-tych rokov vývoj typu 14 Tr pokračoval, pričom v roku 1981 bola vyrobená prvá 20-kusová overovacia séria, z ktorej tri vozidlá dostala aj Bratislava.

Spočiatku tieto trolejbusy sprevádzali problémy s pevnosťou karosérie i spoľahlivosťou súčiastok polovodičovej elektrickej výzbroje. Po odstránení detských chýb sa trolejbusy ukázali ako spoľahlivé a po vyradení vozidiel Škoda 9 Tr tvorili jediný typ "krátkych" trolejbusov prevádzkovaných v Bratislave. Posledná 10 kusová dodávka z roku 1991 bola pôvodne určená pre české mestá Teplice (5 ks) a Pardubice (5 ks), ktoré však nakoniec z finančných dôvodov trolejbusy neprevzali.

Vozidlá Škoda 14 TrM vznikli ako novostavby pri modernizácii starších vozidiel v rokoch 2004 - 2009. Dve vozidlá Škoda 14 TrM boli zakúpené ako ojazdené v roku 2010 z Českej republiky a posledné dva trolejbusy Škoda 14 Tr boli zaobstarané formou prenájmu v roku 2014.

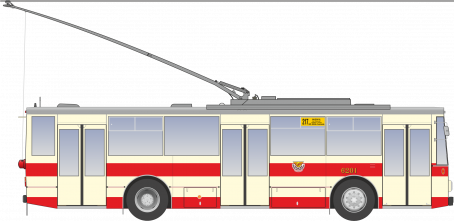

Škoda 14 Tr 0 z overovacej série


Škoda 14 Tr 01 #6213


Škoda 14 Tr 10/6 #6277 v nových farbách

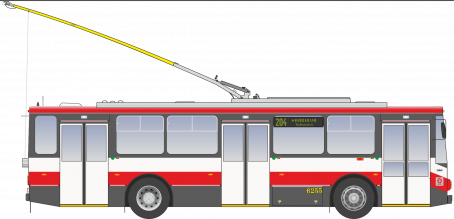

Škoda 14 Tr 08/6 po modernizácii


Škoda 14 Tr 10/6 #6278 po GO


Škoda 14 TrM v nátere Bratislava - Little Big City


Škoda 14 TrM #6260 v bratislavských farbách

Prehľad vozidiel

SériaTypEvidenčné číslaRok výrobySprevádzkovanieVyraďovaniePočet
1. Škoda 14 Tr 0 61 – 63 1981 1982 1990 – 1991 3
2. Škoda 14 Tr 01 64 – 73 1982 1982 – 1983 (?) – 2007* 10
3. Škoda 14 Tr 01 74 – 78 1983 1983 1995 – 2007 5
4. Škoda 14 Tr 01 6219 – 6223 1984 1984 1995 – 2007 5
5. Škoda 14 Tr 05 6224 – 6225 1984 1984 1995 2
6. Škoda 14 Tr 05 6226 – 6227 1985 1985 1995 – 2006 2
7. Škoda 14 Tr 08/6 6228 – 6253 1987 1988 2007 – 2015 26
8. Škoda 14 Tr 08/6 6254 – 6255 1989 1990 2010 – 2015 2
9. Škoda 14 Tr 08/6 6256 1989 1990 2008 1
10. Škoda 14 Tr 10/6 6257 – 6297 1990 – 1991 1991 od 2005 41
11. Škoda 14 Tr 10/6 6298 – 6305 1991 1991 2003 – 2016 8
12. Škoda 14 Tr 10/6 6306 – 6315 1991 1991 od 2008 10
13. Škoda 14 TrM 6304II, 6293II, 6263II 2003 – 2005 2004 – 2005 od 2016 3
14. Škoda 14 TrM 6291II, 6271II, 6222II, 6226II, 6265II, 6283II 2005 – 2007 2006 – 2007 2015 – 2016 6
15. Škoda 14 TrM 6306II, 6260II, 6301II 2008 – 2009 2008 – 2009 2016 3
16. Škoda 14 Tr 17/6M, Škoda 14 Tr 13/6M 6267II, 6261II 1996 – 1997 2010 2
17. Škoda 14 Tr 10/6 6316 – 6317 1991 2014 2014 2
Spolu: 1981 – 2009   131
* Zachovalo sa historické vozidlo

Technické parametre

Dĺžka:11340 mm
Šírka:2500 mm
Výška:3410 mm
Výška podlahy:750 mm
Počet dverí:3
Počet miest na sedenie:29 + 1 (14 Tr 01 - 14 Tr 05)
28 + 1 (od 14 Tr 08/6)
Počet miest na státie:51 (14 Tr 01 - 14 Tr 05)
52 (od 14 Tr 08/6)
Celkový počet miest:80 + 1
Pohotovostná hmotnosť:10000 kg
10400 kg
Celková hmotnosť:16000 kg
Elektrická výzbroj:Škoda, tyristorová, pulzná (14 Tr)
Motor:6 AL 2943 rN (600 V, prvé série)
8 AL 2943 rN (600 V)
9 AL 2943 rN (600 V, 14 TrM)
Výkon motora:100 kW
Počet motorov:1
Celkový výkon:100 kW
Maximálna rýchlosť:65 km/h
Nápravy:predná: LIAZ, tuhá
zadná: RÁBA 118.06, tuhá, hnacia (14 Tr)
zadná: RÁBA 518.06, tuhá, hnacia (14 TrM)
zadná: Škoda HN 2, tuhá, hnacia (14 TrM #6267/II)

Opis

Na oceľovom ráme zostavili panelovú karosériu s vonkajším oplechovaním. Strechu a podokennú časť tepelne a protihlukovo izolovovali antivibračným náterom. Na strechu umiestnili tyčové zberače prúdu, navijaky sťahovacích lán umiestnili na zadnom čele. Sériový trakčný motor zavesili na rošt karosérie. Výmenu cestujúcich zabezpečili trojicou elektropneumaticky ovládaných dovnútra sa otvárajúcich dvojkrídlových dverí. Interiér osvetlili žiarivkovými svietidlami s integrovanými žiarovkami na núdzové osvetlenie, na osvetlenie nástupných priestorov použili malé žiarovkové stropné svietidlá a svietidlá zabudované do schodov. Podlahu pokryli drážkovou gumou, strop a bočnice obložili umakartom. Pre cestujúcich osadili v interiéri koženkové sedadlá s viacfarebným vyhotovením v priečnom usporiadaní, okrem dvoch pravých predných sedadiel osadených pozdĺžne. Vykurovanie salónu pre cestujúcich riešili teplovzdušným kúrením s rozvodom teplého vzduchu kanálmi pozdĺž bočníc. Od série 14 Tr 10/6 zmenili umiestnenie ventilátorov a vykurovacích telies a konštrukciu rozvodných kanálov. Vetranie zabezpečili posuvnými časťami bočných okien (do roku 1984 každé druhé okno s posuvnou časťou, od roku 1985 každé okno), dvojicou stropných vetrákov s elektrickými ventilátormi a výklopným stropným vetrákom v zadnej časti.

Vozidlá jednotlivých výrobných sérií mali viacero odlišností. Predné a zadné sklo a predné dvere boli až do série 14 Tr 05 (vrátane) nedelené, z čoho vyplývalo aj umiestnenie troch stieračov pod čelné sklo. Novšie série dostali menšie sklá na stredných a zadných dverách a delené čelné sklá, pričom za dažďa slúžili už len dva stierače. Zároveň bola karoséria spevnená na úkor časti okien pri predných a zadných dverách a na ľavom boku. Overovacia séria mala hranaté okná, zadné okno delené, rovné dvere a nad nimi malé okienko, pričom mechanická časť dverí bola umiestnená v schodoch. V sérii 14 Tr 01 do roku 1983 už bola nad dverami len presklená tabuľka s nápisom "Nenastupovať" a ovládanie dverí sa od série 14 Tr 01 presunulo nad dvere. Od roku 1984 sa montovalo nad dvere výstražné biele svetlo. Končiac vozom #6227 mali trolejbusy smerovky umiestnené iba pod malým bočným okienkom vodiča na oboch stranách vozidla a nemali kabínu vodiča. Od série 14 Tr 08/6 sa stali smerovky súčasťou prednej masky a pribudli aj smerovky pod prvým oknom na bočniciach. Prvé série mali bočnú linkovú orientáciu umiestnenú v spodnej časti prvého bočného okna, neskoršie série mali držiak na linkovú tabuľu umiestnený na poslednom okne. Pôvodné vyfarbenie trolejbusov bolo červeno-krémové, pričom sa odlišoval vzor overovacej série od ostatných vozidiel. Jednotlivé série sa od seba líšili aj ďalšími mechanickými prvkami, prvkami elektrickej výzbroje a riadením.

Úpravy

Trolejbusom z overovacej série boli krátko po dodaní vymenené hranaté smerovky za oblé, pretože pôvodné nebolo dostatočne vidieť. Oblé smerovky dostali aj niektoré vozy zo sérií 14 Tr 01 - 14 Tr 05.

Vozidlám z rokov 1982 a 1983 boli zrušené okienka, resp. presklené priestory nad dverami zaplechovaním po vzore neskorších sérií.

Zásadnejšou úpravou u trolejbusov 14 Tr 01 (len u vozidiel z rokov 1982 - 1983) bolo zosilnenie karosérie zväčšením nosných stĺpikov pri predných a zadných dverách (a súmerne aj na ľavej strane vozidla) u výrobcu v druhej polovici 1980-tych rokov. Overovacej série sa táto zmena nedotkla a tak bola práve pre neopraviteľnosť poddimenzovanej karosérie vyradená.

Prvé série v Bratislave dostali na predné čelo pod čelné sklo presklenú linkovú orientáciu, ktorá bola neskôr demontovaná. Vozidlám sérií z rokov 1982 - 1985, ktoré prežili vyraďovanie (#6206, 6207, 6216, 6219, 6222 a 6226), bola dodatočne nainštalovaná kabína podľa vzoru novších trolejbusov. Tieto vozidlá zároveň dostali úpravu smeroviek rovnakú ako mala séria 14 Tr 08/6 a novšie. Po zmene formátu bočných linkových tabúľ, ktoré boli pôvodne menšie a dlhšie a umiestnené v spodnej časti prvého okna, boli vozidlám na ne na druhom okne v hornej časti namontované držiaky. Rovnakú úpravu dostali aj neskoršie vozidlá dodávané s držiakmi tabúľ v spodnej časti posledného okna ešte pred zaradením do premávky. Vozidlá vyrábané od roku 1987 dostali na začiatku 1990-tych rokov za čelné sklo veľké označenie linky.

Na výcvik vodičov boli postupne upravené vozy #8142 (ex 6208), #8144 (ex 6309) a #8145 (ex 6315), pričom voz #8142 dostal inverzný náter. V roku 2007 dostalo vozidlo #8144 po oprave transparenty BUSE a oranžový náter.

Od mája 1996 sa trolejbusy natierajú v nových bratislavských farbách - v kombinácii bielej, červenej a tmavosivej (niekoľko trolejbusov malo bledosivú farbu). V rokoch 2003 a 2004 dostali vozy #6276, 6283, 6286 a 6305 po oprave náter v pôvodnej farebnej kombinácii. Ako posledné v pôvodných farbách dojazdili v roku 2007 vozy s obnoveným náterom #6276 a 6283. Celoplošná reklama sa na tieto trolejbusy umiestňovala len zriedkavo (napr. #6215, 6289, 6293, 6296 a 6302). Od roku 2006 sa na niektoré modernizované vozy 14 TrM aplikoval červený náter Bratislava - Little Big City. Neskôr ho dostali aj vozidlá 14 Tr #6308 a 6289. V ďalšom období sa červeným náterom lakovali vozidlá po generálnych opravách a niektoré aj v rámci stredných prehliadok, pričom nálepky Little Big City sa už na vozidlá nelepili.

Do roku 2002 vozidlá prechádzali generálnymi opravami v rámci veľkých prehliadok v domácich dielňach DPB a tiež dodávateľsky v DSZO Zlín. V roku 2002 sa prvýkrát začala aplikovať protišmyková podlaha v interiéri (od #6261 a 6270). Niektoré vozidlá opravované v DSZO Zlín dostali nad dvere vedľa signalizácie "Nevystupovať" prídavnú oranžovú svetelnú signalizáciu "Zastavíme", ktorá sa rozsvietila po stlačení tlačidla "Znamenie vodičovi". Pôvodné krémové vyfarbenie interiéru sa počas opráv menilo na biele.

Od konca roku 2002 sa vykonávajú generálne opravy v rámci rozšírených veľkých prehliadok spojených s modernizáciou vozidiel v Ústredných dielňach DPB a tiež dodávateľsky v Dopravnej spoločnosti Zlín–Otrokovice (DSZO) a v SAD Banskobystrickej dopravnej spoločnosti (SAD BBDS). Ako prvý bol takto zgenerálkovaný trolejbus #6241 v DPB. Rám generálkovaných vozidiel bol opieskovaný a nové oplechovanie karosérie sa vykonávalo lepením plechov. Pri opravách bola menená podlaha za protišmykovú, upravovala sa zadná stena kabíny vodiča, pričom sa na nej namiesto okna za vodičom umiestnila skriňa elektroinštalácie. Menili sa pôvodné kruhové stropné reproduktory za hranaté a niektoré vozidlá dostali nové vnútorné svietidlá. Od roku 2004 dostalo nové obloženie bočníc v interiéri bielo-sivú farbu, vnútorné krycie lišty s červenou bužírkou sa menili za sivé bezbužírkové. Taktiež sa inštaloval aj optický a akustický informačný systém BUSE, ak ním ešte vozidlo nebolo vybavené. Časť vozidiel dostala transparenty BUSE aj mimo generálnej opravy, pričom predný transparent je umiestnený v polovici čelného okna. S úpravou predného čela podľa vzoru trolejbusov 14 TrM sa nepočítalo vzhľadom na finančnú neefektívnosť takejto zmeny. Od roku 2006 sa montuje do vozidiel pri generálkach aj dopytové otváranie dverí a pri voze #6300 bolo pracovisko vodiča vybavené strešnou jednotkou Trav-l-cool. V roku 2009 vyhrala súťaž na generálne opravy trolejbusov spoločnosť Zliner Zlín, ktorá na opravách elektrickej časti spolupracovala so zlínskym podnikom DSZO. Rozsah generálnych opráv boli podobný ako v predchádzajúcich prípadoch, súčasne vozidlá po generálke obdržali celočervený náter.

Generálnymi opravami spojenými s modernizáciou od roku 2002 prešli vozidlá:
  • 2002 - 2003: 6241 (DPB)
  • 2003: 6294 (DPB), 6289 (DSZO), 6296 (DSZO)
  • 2004: 6297 (DPB), 6305 (DPB), 6286 (BBDS), 6290 (BBDS), 6314 (BBDS)
  • 2005: 6266 (DPB), 6299 (DPB), 6295 (BBDS), 6312 (BBDS), 6313 (BBDS)
  • 2006: 6298 (BBDS), 6303 (BBDS)
  • 2006 - 2007: 6255 (DPB)
  • 2007: 6300 (DPB), 6276 (BBDS)
  • 2007 - 2008: 6269, 6275 (oba BBDS)
  • 2009 - 2010: 6277 (DPB), 6285, 6262, 6267, 6261, 6292 (všetky Zliner)
  • 2010: 6288 (Zliner)
  • 2010 - 2011: 6264, 6307 (Zliner), 6272 (DPB)
  • 2011 - 2012: 6258, 6268, 6278, 6308, 6315 (Zliner)
  • 2012: 6266, 6279, 6311, 6310, 6287 (Zliner)

Od roku 2002 dostávali vozidlá nové sťahováky zberačov Railtech Delachaux a odľahčené laminátové zberače firmy Esko. Vozidlo #6252 bolo vybavené hliníkovými zberačmi Obus Rekord, v roku 2009 vymenenými za zberače Esko. Trolejbusy #6277 a 6272 dostali pri generálnej oprave v DPB v rokoch 2010 a 2011 nové zberače od firmy Lekov.

Trolejbusy tiež dostávali nové rýchlomery firmy C.T.M. Praha. Vozu #6283 ako jedinému v roku 2002 nainštalovali transparenty slovenskej firmy EMtest spolu s akustickým hlásičom zastávok. Systém sa však neosvedčil, pretože bol veľmi poruchový a nekompatibilný s palubným počítačom BUSE, a tak sa v októbri 2005 prestal používať.

V rokoch 2004 - 2009 prebehli v Ústredných dielňach DPB (dve vozidlá aj v SAD BBDS) modernizácie na typ 14 TrM formou novostavieb s použitím nového skeletu. Taktiež sa modernizuje výzbroj použitím nových motorov Škoda a silového IGBT bloku od českej firmy Czetro Ostrov. Rozsah úprav interiéru je rovnaký ako pri generálnych opravách. Vozy #6263, 6222 a 6226 dostali navyše nová plastové sedadlá s textilným sedákom Vogelsitze Pino. Vozy #6293 a 6291 boli pri modernizácii vybavené novými prednými dverami s lepenými sklami. Od vozidla #6263 bolo inštalované aj dopytové otváranie dverí a od vozidla #6291 po #6306 sa montovala aj bezkompresorová klimatizačná jednotka Trav-l-cool pracujúca na báze odparovania vody. V roku 2006 obdržalo vozidlo #6293 reklamný náter Bratislava - Little Big City. Tento náter dostali aj novostavby #6271, 6226, 6222, 6283, 6306 a 6301.

Postupne boli postavené tieto novostavby typu 14 TrM:
  • 2004: 6304II
  • 2005: 6293II, 6263II
  • 2005 - 2006: 6291II
  • 2006 - 2007: 6271II, 6222II, 6226II
  • 2007: 6265II, 6283II
  • 2007 - 2008: 6306II, 6260II
  • 2008 - 2009: 6301II

V závere roka 2009 bol do vozidiel inštalovaný automatický hasiaci systém chrániaci časť elektrickej výzbroje vozidiel. Na prístrojovej doske v kabíne vodiča bola zároveň inštalovaná optická a akustická signalizácia požiaru.

Prevádzka

Krátko po zaradení do premávky prečíslovali vozy #61 - 78 na #6201 - 6218. Po vyradení trolejbusov Škoda 9 Tr z premávky sa stali jediným typom trolejbusov obsluhujúcich (nielen) menej vyťažené linky.

Vyraďovanie a likvidácia

Overovacia séria Škoda 14 Tr 0 bola vyradená pre neopraviteľnosť karosérie v rokoch 1990 a 1991. Trolejbusy 14 Tr 01 - 14 Tr 05 sa začali vyraďovať v roku 1995, avšak vzhľadom na finančnú náročnosť kúpy nových vozidiel sa vyraďovanie zastavilo a vozidlá sa podrobovali generálnym opravám a modernizáciám. Väčšie vyraďovanie nastalo opäť v rokoch 2007 - 2008 kedy sa vyradili najmä vozidlá typu 14 Tr 08/6.

Vozidlá Škoda 14 Tr 10/6 sa začali vyraďovať v súvislosti s novostavbami vozidiel 14 TrM, ktoré v rámci GO nahradili vozidlá pôvodných čísiel. V roku 2009 bol požiarom úplne zničený trolejbus #6313.

Od februára 2015 boli v súvislosti so zaraďovaním ďalších nových trolejbusov do premávky a zmenami v garážovaní trolejbusov z premávky odstavené všetky zvyšné trolejbusy Škoda 14 Tr 08/6 a aj časť vozidiel 14 Tr 10/6. V priebehu roka 2015 boli postupne z premávky odstavované aj zvyšné vozidlá, vrátane novostavieb 14 TrM.

Väčšina zostávajúcich trolejbusov dojazdila v pravidelnej premávke do začiatku februára 2016, pričom boli odstavené do zálohy a naďalej boli sporadicky využívané v premávke pri nedostatku prevádzkyschopných trolejbusov Škoda 30 Tr. Vozidlá #6310 a 6311 zostali v pravidelnej premávke na nočných trolejbusových linkách, pričom boli vypravované z vozovne Hroboňova.

Na jar 2016 bolo zošrotovaných 23 trolejbusov Škoda 14 Tr(M) vyradených v roku 2015 a následne v lete 2016 bolo ďalších 23 dlhodobo odstavených a už čiastočne rozobratých vozidiel ponúknutých dopravným podnikom na odpredaj. Odkúpila ich česká spoločnosť so zámerom ponúknuť ich dopravným podnikom na Ukrajine.

Katalóg vozidiel

6201 6202 6203
6204 6205 6206 6207 8142 6209 6210 6211 6212 6213
6214 6215 6216 6217 6218
6219 6220 6221 6222 6223
6224 6225
6226 6227
6228 6229 6230 6231 6232 6233 6234 6235 6236 6237 6238 6239 6240 6241 6242 6243 6244 6245 6246 6247 6248 6249 6250 6251 6252 6253
6254 6255
6256
6257 6258 6259 6260 6261 6262 6263 6264 6265 6266 6267 6268 6269 6270 6271 6272 6273 6274 6275 6276 6277 6278 6279 6280 6281 6282 6283 6284 6285 6286 6287 6288 6289 6290 6291 6292 6293 6294 6295 6296 6297
6298 6299 6300 6301 6302 6303 6304 6305
6306 6307 6308 8144 6310 6311 6312 6313 6314 8145
6304II 6293II 6263II
6291II 6271II 6222II 6226II 6265II 6283II
6306II 6260II 6301II
6267II 6261II
6316 6317

  • Počet nevyradených vozidiel: 22 (17%)
  • Počet vyradených vozidiel: 109 (83%)

Legenda

8145nevyradené vozidlo
6278odstavené vozidlo (viac ako 2 týždne nezasiahlo do premávky)
6261IIodstavené vozidlo (viac ako 6 mesiacov nezasiahlo do premávky)
6317vyradené vozidlo
6207historické vozidlo
6261IIevidenčné číslo 6261 obsadené 2. krát pri danom type vozidla

Prečíslované evidenčné čísla

1.2.3.
61 6201od 1983
62 6202od 1983
63 6203od 1983
64 6204od 1983
65 6205od 1983
66 6206od 1983
67 6207od 1983
68 62081983 - 19848142od 1984
69 6209od 1983
70 6210od 1983
71 6211od 1983
72 6212od 1983
73 6213od 1983
74 6214od 1983
75 6215od 1983
76 6216od 1983
77 6217od 1983
78 6218od 1983
6309 8144od 1992
6315 8145od 2016
